zapojení elektrických oken

[Ozz]

Ahoj, mám trochu problém se zapojením elektrických oken, na pravé straně jsou 2 kabely, tam je to jasné a funkční.
Na straně druhé jsou ale kabely 4, 2x modrý (jeden s proužkem a jeden bez proužku) pak je tam černý a ještě nějaká barva.
Netušíte někdo které 2 dráty z těchto 4 napojit na spínač? Spínače nemám originál ale mělo by to být stejné, jen nevím které dráty tam dát. Nechci ten motorek spálit takže odpadá zkoušení pokus omyl

V manuálu jsem to nenašel

Díky moc

[Minor]

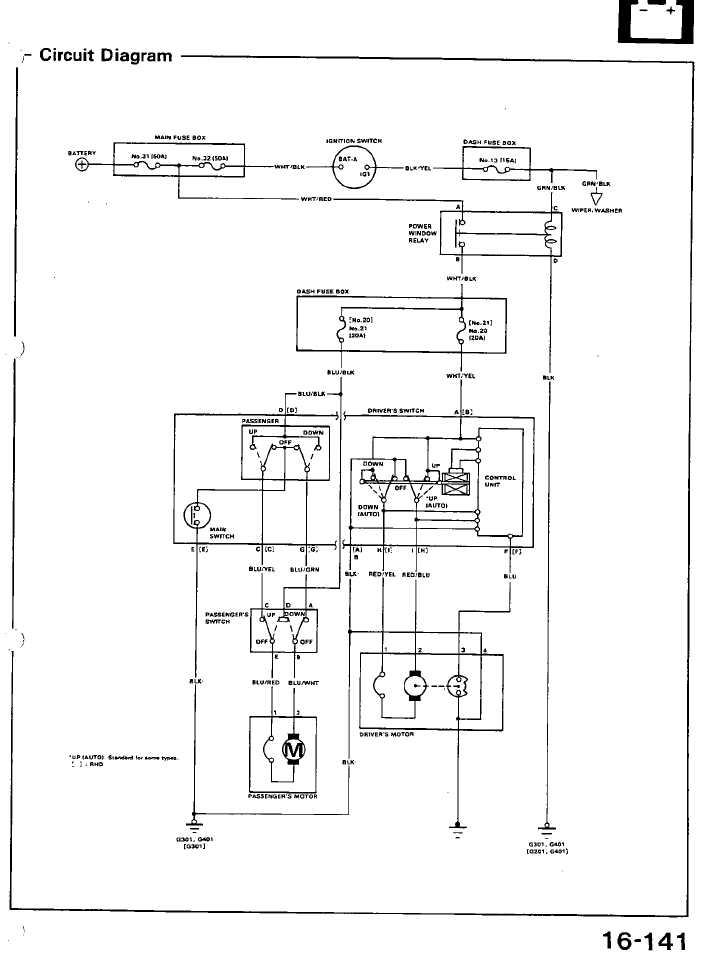

schéma

[Dalpol D8]

Ahoj, tak zapojení el. oken jsem řešil asi před měsícím s tím rozdílem, že jsem měl v autě natažený univerzální rozvod drátů a chtěl jsem ho napojit na origo Vtec vypínače. Řešil jsem to i s Minorem a dalšími třemi elektrikáři. Nakonec se to povedlo, každý nějak poradil a udělal a funguje to. V tvém případě si myslím, že to nebude tak komplikovaný, bo pokod máš univerzální vypínače tak je to jednodušší a určitě ti poradí každy elektrikář v okolí. Jinak co si vzpomínám na univerzální vypínače tak tam jsou 4 krát dráty na ovládání oken a 2 krát dráty k motorku - pro stranu k řidiči, na druhou stranu - ke spolujezdci. to je o dva míň bo je tam jen jeden vypínač. Jinak myslím si že v tomto případě není problém v systému pokus omyl, bo motorek ti pojede buď nahoru a pokud to otočíš tak dolu - toho bych se nebál. Zdar a sílu.

[Ozz]

no ono jde o to že spolujezdcova strana je v pohodě, tu mám zapojenou dobře a funguje tak jako má, jenom jde o to, že tu stranu u řidiče chci zapojit stejně jako je ta strana u spolujezdce, tzn napřímo.
Díky minore za schéma který jsem nemohl najít, akorát se zeptám protože tomu stejně uplně nerozumím, pokud teda to je jak si myslím tak by ty 2 dráty který hledám a potřebuju napojit na přepínač je red/blue a red/yellow?

Díky a omlouvám se za mojí demenci

[zblizenec]

nejsou ty další 2 drátky k tomu, aby jsi mohl od sebe ovládat i spolujezdce?

[Ozz]

to asi jo ale já nevim který to jsou

[mišoCRX]

Nazdar

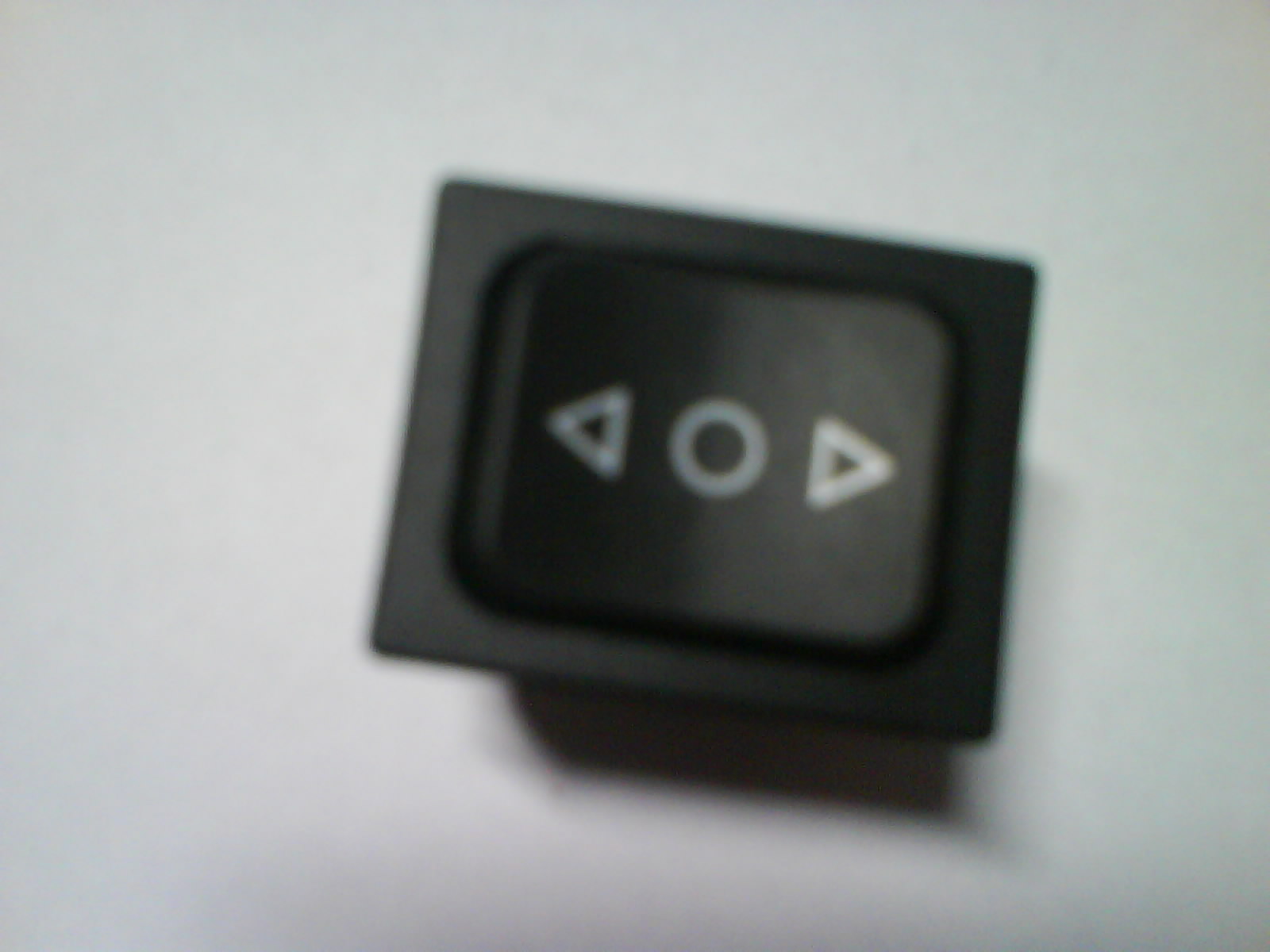

Nechcem nechcem sa vtierat do debaty ale ked uz je reč o tych elektrickych oknach nevedeli by ste niekto sem hodit nejaku uplne jednoduchu schemu zapojenia elektrickych okien na univerzalne vypinače... piložim aj fotku jak vizeraju..zospodu maju 6 kontaktov.. budu len jeden na prave jeden na lave okno... čim jednoduchšie tym lepšie... Kto tomu trochu rozumie mohol by niečo nakreslit a hodit sem bol by som vdačny...dikes

[Dalpol D8]

Tohle je rukavice pro minora, ale myslím že to nebude tak těžký. Důležitá je pojistka na přívodu proudu, silný dráty a silný kontakty na přepínači, ať ti to nevyhoří. Zatím

[Minor]

Já bohužel s elektrikou moc kamarád nejsem.

[Ozz]

pánové, já se musim pochválit protože jsem na to přišel a zapojil, nicméně problém je v tom že to musím ve dveřích mírně převrtat ale pak už to bude uplně ok

2 MíšoCRX: já univerzální vypínače mám a mají kontaktů ne 6 ale 5, což mi je dost divné.. takže pokud si se blbě koukl a máš jich tam 5, tak tady máš mininávod

Je to hrozně jednuduché, ty moje 5-ti konektorové univerzálky mají uprostřed +, po obou stranách je - a uplně na kraji po obou stranách je motůrek.
Zapoj to tak aby to s vyndáním klíčku od zapalování zhaslo tj nešel do toho vůbec proud. Já to mám zapojené na čokoládu kde mám napájení na rádio, je to jištěné pojistkou a pokud vyndáš klíč ze zapalování tak ti zhasnou i spínače

[mišoCRX]

No ja mam na tych vypinačoch po 6 kontaktov..3 a 3 v dvoch radoch tak som z toho trošku debil

[Ozz]

zkus napsat výrobci, měl by ti bých schopen říct co je co, nejspíš tam bude 2x PLUS oprati těm co mám já.

Zkus se zeptat a pokud nevíš od koho jsou tak je zkus najít někde na prodej na netu a tam se zkus zeptat, pak už nebude problém ti to nakreslit.

[PAKO]

Nazdar
Nechcem nechcem sa vtierat do debaty ale ked uz je reč o tych elektrickych oknach nevedeli by ste niekto sem hodit nejaku uplne jednoduchu schemu zapojenia elektrickych okien na univerzalne vypinače... piložim aj fotku jak vizeraju..zospodu maju 6 kontaktov.. budu len jeden na prave jeden na lave okno... čim jednoduchšie tym lepšie... Kto tomu trochu rozumie mohol by niečo nakreslit a hodit sem bol by som vdačny...dikes

je to jednoduché,máš na každé straně řadu po třech do prostřed jedné řady dáš + do prostřed druhé -
vrchní z první strany propojíš se spodním z druhé a s napájením motorku a vrchní z druhé strany zapojíš se spodním z první strany a zase k napájení k motorku.takhle jsi vyrobil reverz přepínač který ti přehazuje +a- podle toho jak ho zmáčkneš

[dejdar85]

zdar pánové, zrovna si dávám do auta el. okna, ale nevim co kam připojit na origo vypínač, sem z toho magor

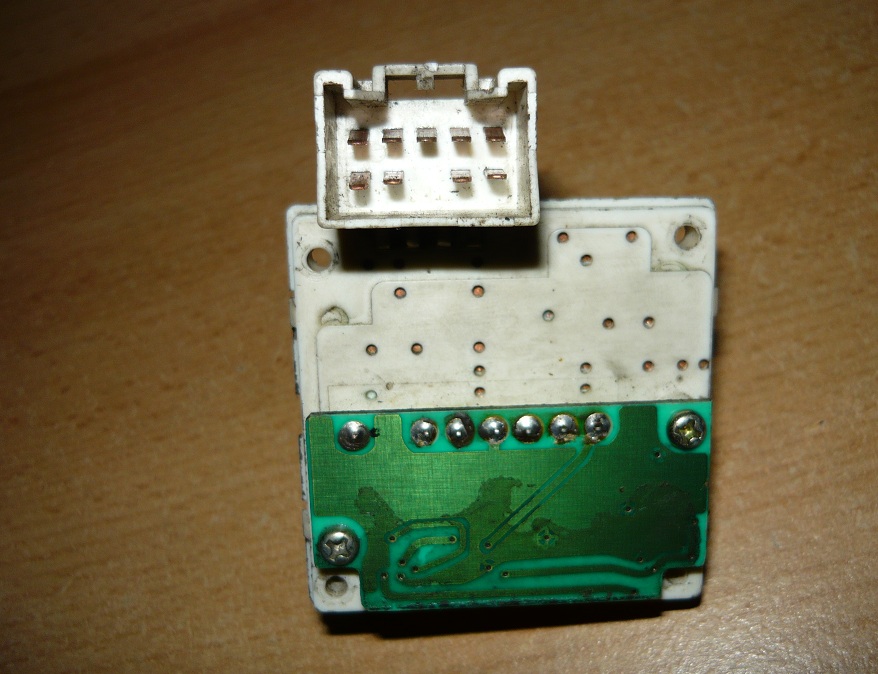

přikládám foto vypínače poradte prosím
