Výroba zadného lamino difuzoru na CRX

Příspěvekod pepo crx » 10 led 2010 17:04

Ahojte *drinks*
začínam mať zas pocit že som to tu dlho ničím neobohatil, a keďže pár ľudí sa už zaujímalo o zadný difuzor, ktorý som na svojej crx nejakú tú sezónu vozil, prinášam návod na jeho výrobu alebo aj výrobu hocičoho iného z laminátu pre našich miláčikov.
Úvodom ešte snáď doplním, že na podobné veci nie som žiadny odborník ani špecialista, je teda možné že tento spôsob výroby nie je úplne ten naj, ale ja som po získaní teoretických poznatkov z článkov a obrázkov takto postupoval a výsledok je myslím že celkom zaujímavý... 8-)

Takže poďme na to *gangster*

1, Myšlienka
Na začiatku celého projektu musela byť samozrejme myšlienka :idea: . Keď som rozbil svoju prvú crx a nasledujúce dni som trávil polihovaním s ľadovými obkladmi a dávaním sa dokopy, tak okrem hľadania inzerátov na moju novú crx, som si tak trošku kreslil a plánoval, čo na nej zas budem robiť *nevim* Vtedy vznikol aj tento obrázok, ktorý som v priebehu nasledujúcich rokov začal postupne realizovať *oprava*

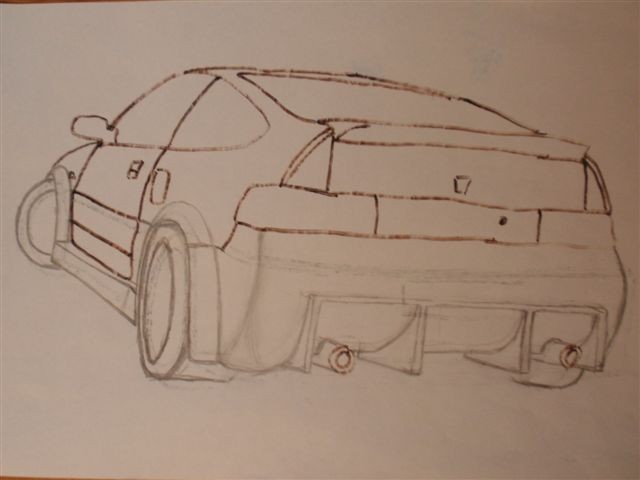

01, difuzor-myšlienka.jpg


Samozrejme medzi tým ubehol nejaký ten čas, rany sa postupne zahojili a staré crxo som v garáži došróbika rozobral, všetko bolo teda pripravené na príchod novej lásky, tou sa stala a stále ňou je moja CRX VTEC, sen o ktorom som neveril že sa niekedy naplní, VTEC bol pre mňa vyšší level o ktorom som sníval.
Pri pohľade na tú krásku ma chuť na tuning aj prešla & rozhodol som sa ísť trošku inou cestou, a to exteriér v najväčšej miere zachovať a sústrediť sa na pohodlie a komfort v interiéri. Jediné čo sa mi na vonkajších tvaroch raketky, ako mojej káre hovorím, nepáčilo, bol zadný nárazník. Spodná úroveň nelícuje výškovo s predným nárazníkom a prahmi, rozhodol som sa teda to zmeniť.
Vyhrabal som starú kresbu a bolo rozhodnuté.
Keďže v garáži boli ešte zbytky starej kasne, mal som sa na čom do toho pustiť a nemusel som sa báť aj trošku viac experimentovať *oprava*

2, Koncepcia

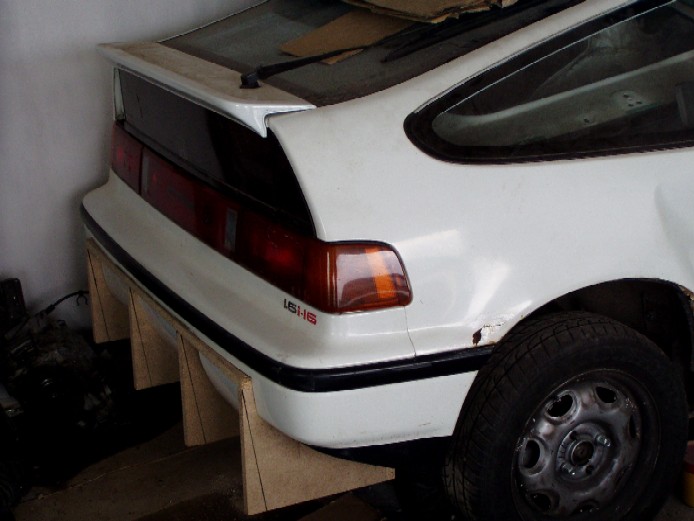

Vyrobil som z drevotriesky kostru difuzora, ktorú tvorili 4 vertikálne lišty. Tie sa na aute napasovali a doladil sa na vyhovujúci tvar :geek:

02, dolaďovanie na aute.JPG


3, Lets go

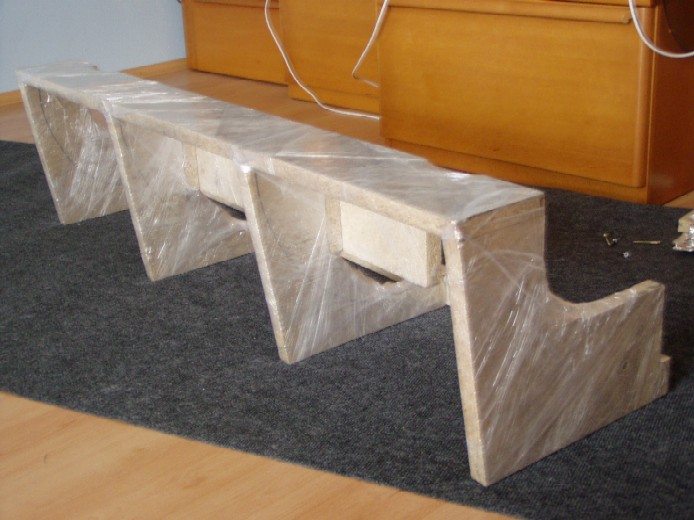

Finálnu verziu drevenej kostry som zabalil do potravinovej fólie (aby ju bolo možné po laminovaní vybrať) a začalo sa laminovať.

03, príprava kostry na lamino.JPG


Laminátovú tkaninu aj dvojzložkový epoxid mal doma otec, ktorému som to sprivatizoval a pustil sa do trávenia dlhých večerov v pivnici pri žiarovke... :idea:

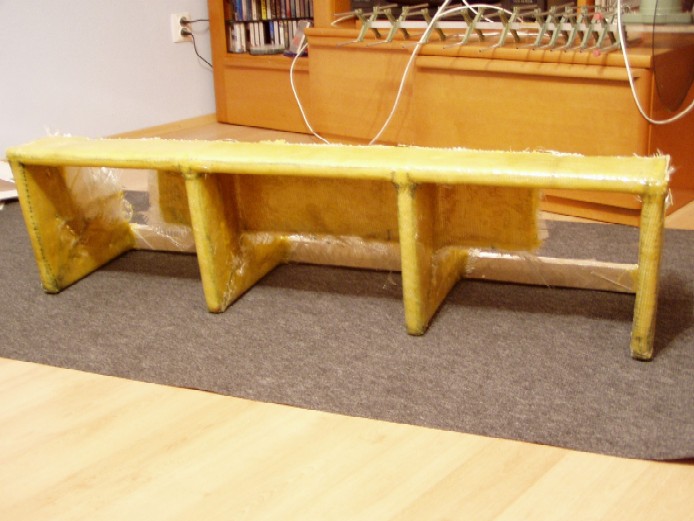

Navystrihované kusy laminátu som prikladal na skelet a pretieral ho epoxidom. Takto sa postupne vytvorili prvé 4 vrstvy.

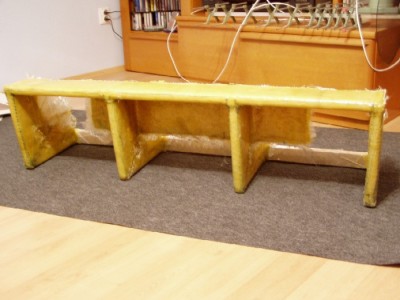

04, prve 4 vrstvy lamino.JPG


Pre zabezpečenie dostatočnej pevnosti nasledovali pak ešte ďalšie 3 vrstvy... :twisted:

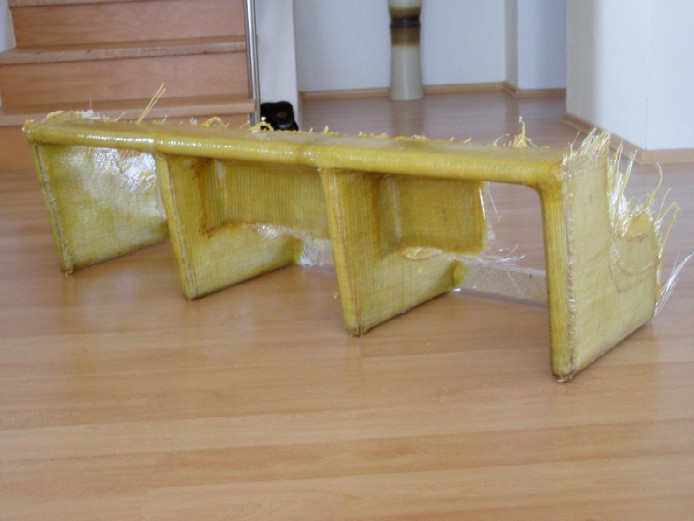

05, dalšie 3 vrstvy lamino.JPG


Keď som bol s výsledkom spokojný, nasledovalo prvé prebrúsenie hrubým šmirglom

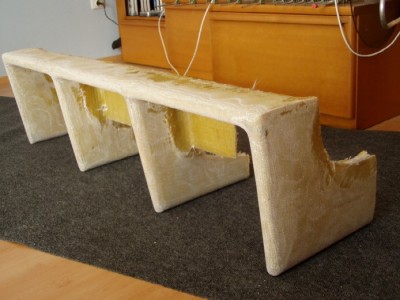

06, prve brusenie.JPG


Potom som medzi vzniknuté rebrá difuzoru vsadil obliny, ktoré ho spájajú do jedného celku, vytvoril som ich z tenkej plastovej podložky, ktorú som do požadovaného tvaru ohol a zafixoval na kostru.

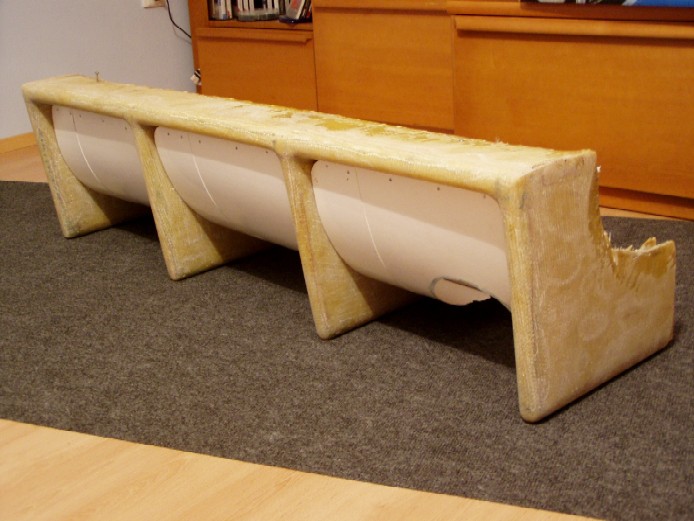

07, ,obliny-forma.JPG


Tie sa potom obdobne vylaminovali postupným lepením laminátových plátov epoxidom.

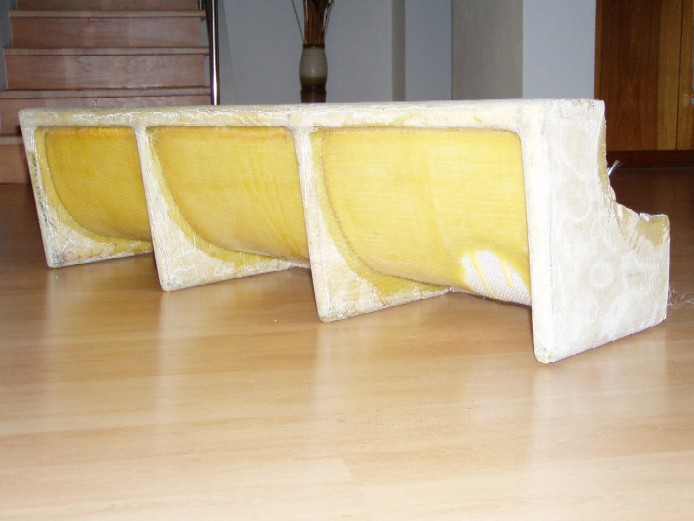

08, obliny vylaminované.JPG
enjoy VTEC

Uživatelský avatar
pepo crx
Žáček
Žáček
Příspěvky: 276
Registrován: 24 čer 2009 09:23
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod pepo crx » 10 led 2010 17:16

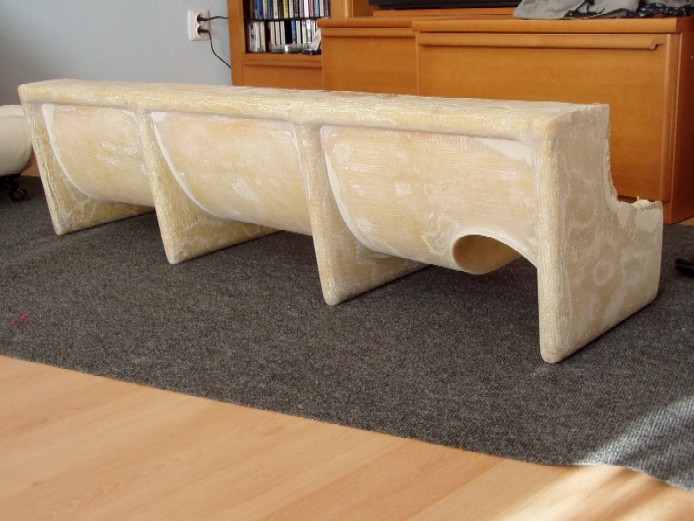

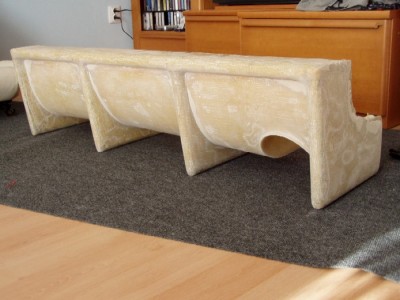

Samozrejme potom nasledovalo prebrúsenie a začalo sa aj nahrubo gitovať v niekoľkých fázach ktoré striedalo vždy brúsenie.

09, vylaminované pregitované.JPG


Samotný difuzor bol teda na svete, akurát sa do neho ešte vyrobil otvor na výfuk, ktorý už medzi tým na aute bol.

Do zadného nárazníka som vyrezal otvor, do ktorého difuzor zapasoval, stále však ostal nárazník v pôvodnej výške a difuzor šiel o kúsok nižšie, čo opticky nebolo pre mňa vyhovujúce, pokračovalo sa teda s úpravou nárazníka, teda jeho znížením... *dash*

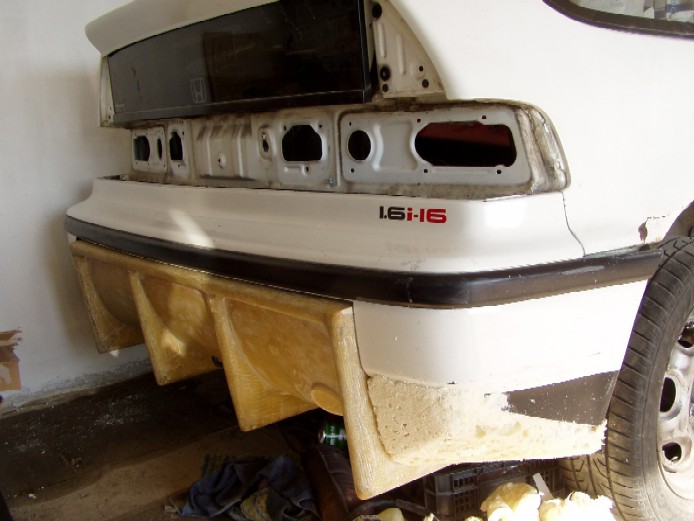

Jeho pokračovanie na aute som vyrobil z pur-peny, ktorou som požadovaný priestor pod nárazíkom vyplnil a po jej vytvrdnutí som ju obrúsil do požadovaného tvaru.

10, na aute dorábanie nárazníka.JPG

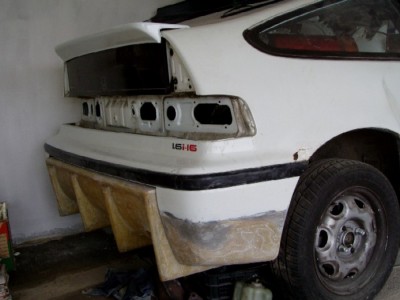

Potom nasledovalo prelaminovanie tohto tvaru niekoľkými vrstvami laminátu. Aby laminát na plaste držal, tak po niekoľkých vrstvách som to celé dokopy previazal šróbami a tie pak zalaminoval.
Výsledok bol k mojej spokojnosti.

11, nárazník dolaminovaný.JPG


4, Finále

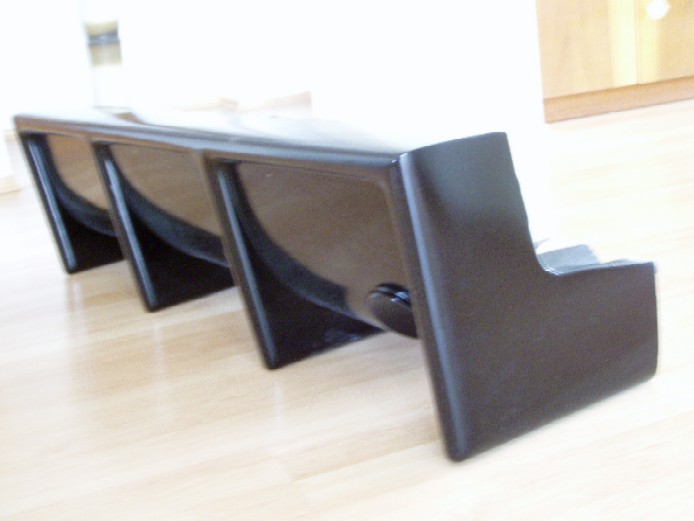

Tým pádom bola laminovačka dokončená a všetko putovalo do lakovne na jemné dogitovanie, plnič a lak...

12, v laku.JPG


Sladkou odmenou za dlhé večery strávené výrobou bola montáž hotového výtvoru na auto.
Výsledok posúďte už sami *dance*

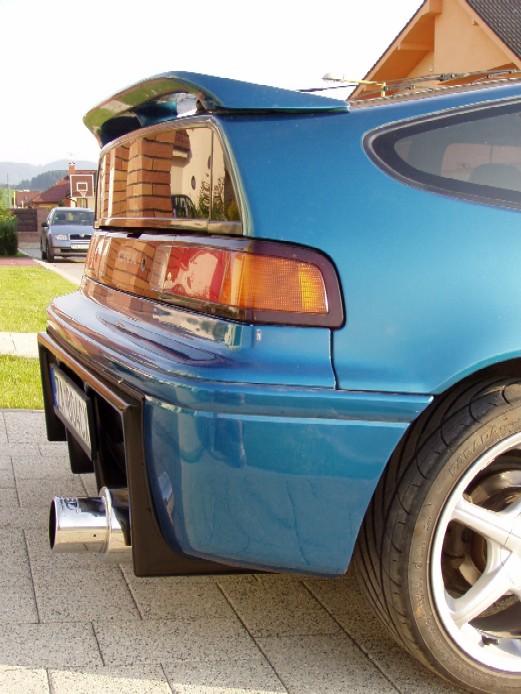

13, hotové na aute.JPG


Snáď som vás aspoň trošku inšpiroval a budeme sa stále viac stretávať s inými ako klasickými tuningovými kúskami na našich kráskach.
To bol totiž môj cieľ. Vytvoriť niečo podľa mojej predstavy čo určite nikto ďalší na aute nemá... *fin*
enjoy VTEC

Uživatelský avatar
Redy
Šéfík!:)
Šéfík!:)
Příspěvky: 2854
Registrován: 06 čer 2009 16:29
Bydliště: Praha
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod Redy » 10 led 2010 18:21

Dobře ty!! *pohladit* *pohladit* *fin* *fin* sice se vždycky chvilku neozveš ale pak je z toho něco podobnýho :D jen tak dál *drinks* ! odměnou ti budiž klubová trika :D

Uživatelský avatar
Minor
Správce fóra
Správce fóra
Příspěvky: 1590
Registrován: 08 čer 2009 19:24
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod Minor » 10 led 2010 19:00

Dobrá práce *pohladit*
Minor@honda-club.cz, 737574121, ICQ 225505717

Uživatelský avatar
pepo crx
Žáček
Žáček
Příspěvky: 276
Registrován: 24 čer 2009 09:23
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod pepo crx » 10 led 2010 20:07

Díky hoši *drinks* Horšie je, že už pomaly mi dochádzajú nápady na príspevky... *nevim*
To nie je ešte stále koniec s laminátom, tá kapota čo mám v profile na aute je tiež lamino, ale bola origo a prekopával som ju ďalej sám & v najbližšom čase chystám ešte novú ozvučnicu na woofer, ale to ešte chvilku potrvá... *oprava*
enjoy VTEC

Uživatelský avatar
Redy
Šéfík!:)
Šéfík!:)
Příspěvky: 2854
Registrován: 06 čer 2009 16:29
Bydliště: Praha
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod Redy » 10 led 2010 22:57

To mi neřikej,takovej šikula a že by mu docházeli nápady *nevim* *dumat* :) určo na něco přijdeš *fin* každá taková rada placená zlatem :) a na takovém autě je toho ještě mraaaaaaaaaaky :) tak doufejme že se přidají aj ostatní no *drinks* *vtec*

Uživatelský avatar
pepo crx
Žáček
Žáček
Příspěvky: 276
Registrován: 24 čer 2009 09:23
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod pepo crx » 11 led 2010 21:21

ono ani tak nejde o to že by dochádzali nápady, skôr je problém v čase ktorého už nie je toľko ako pred pár rokmi a peniažky už treba tiež viac inde, no... *help*

Ešte by ma lákalo spraviť si na zimu CRX 4x4 a celé už to v hlave mám, snáď sa k tomu raz dostanem, žiaľ je to zatiaľ hudba budúcnosti... :twisted:
enjoy VTEC

Uživatelský avatar
Redy
Šéfík!:)
Šéfík!:)
Příspěvky: 2854
Registrován: 06 čer 2009 16:29
Bydliště: Praha
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod Redy » 11 led 2010 21:30

Jo to je jasný no :) snažím se sem tlačit co nejvíce mladé krve která to tu bude proudit a přispívat další a další zásobou poznatků *fin* hlavně teda žádné umírání a prodávání crxa do špatných rukou *cry* už bylo tolik crxařů, který už nikdy nikdo neviděl a jejich mazlové teď někde reznou v pangejtu *nemoc* asi je to takový koloběh okolo crx, škoda že není crx rodinné vozítko no :)

Uživatelský avatar
pepo crx
Žáček
Žáček
Příspěvky: 276
Registrován: 24 čer 2009 09:23
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod pepo crx » 01 kvě 2010 17:42

Keby mal niekto záujem, tak predám ako komplet... *drinks*
síce nerád, nadrel som sa s tým, ale mám to len v garáži v regáli.. *cry*
difuzor sa šróbuje piatimi šróbmi o kasňu (kufrovú prepážku), je v ňom aj vybranie na ťažný hák, výfuk je aj vrátane ohybu tak ako origo, len našróbovať, má zdravý športový zvuk (myslím že značka YED), nárazník je znížený na úroveň celého auta (teda prahov + predného nárazníka).
Cena celého kompletu 5000 Kč :geek:
enjoy VTEC

Cvarga
Miminko
Miminko
Příspěvky: 3
Registrován: 01 kvě 2011 12:45
Kontaktovat uživatele:

Re: Výroba zadného lamino difuzoru na CRX

Příspěvekod Cvarga » 01 kvě 2011 13:33

Pekné :)
